图论与图学习（一）：图的基本概念

作者：佚名发布时间：2025-03-05 15:47 浏览：

图（graph）近来正逐渐变成机器学习的一大核心领域，比如你可以通过预测潜在的连接来理解社交网络的结构、检测欺诈、理解汽车租赁服务的消费者行为或进行实时推荐。近日，数据科学家 Ma?l Fabien 在其博客上发布了涉及图论、图算法和图学习的系列文章《图论与图学习》。

本文是其中第一篇，介绍了图的一些基础知识并给出了 Python 示例。更多文章和对应代码可访问：https://github.com/maelfabien/Machine_Learning_Tutorials。

本文涵盖以下主题：

图是什么？
如何存储图？
图的类型和性质
Python 示例

首先进行一些准备工作，打开 Jupyter Notebook，导入以下软件包：

后面的文章会使用 networkx 最新的 2.0 版本。networkx 是一个用于复杂网络的结构、动态和功能的创建、操作和研究的 Python 软件包。

我会尽量以实用为目标，努力阐释每个概念。

图是什么？

图是互连节点的集合。

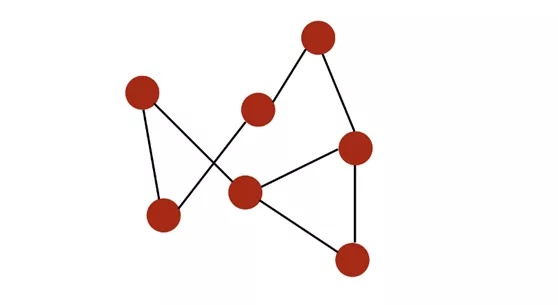

举个例子，一个简单的图可能是这样：


节点（node）用红色标出，通过黑色的边（edge）连接。

图可用于表示：

社交网络
网页
生物网络
…

我们可以在图上执行怎样的分析？

研究拓扑结构和连接性
群体检测
识别中心节点
预测缺失的节点
预测缺失的边
…

过几分钟你就能明白所有这些概念。

我们首先在我们的笔记本中导入第一个预构建的图：

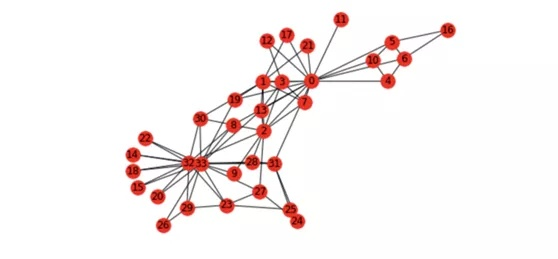

这个「空手道」图表示什么？Wayne W. Zachary 在 1970 到 1972 年这三年中研究的一个空手道俱乐部的社交网络。该网络包含了这个空手道俱乐部的 34 个成员，成员对之间的连接表示他们在俱乐部之外也有联系。在研究期间，管理员 JohnA 与教练 Mr.Hi（化名）之间出现了冲突，导致俱乐部一分为二。一半成员围绕 Mr.Hi 形成了一个新的俱乐部，另一半则找了一个新教练或放弃了空手道。基于收集到的数据，除了其中一个成员，Zachary 正确分配了所有成员在分裂之后所进入的分组。

图的基本表示方法

图 G=(V, E) 由下列要素构成：

一组节点（也称为 verticle）V=1,…,n
一组边 E?V×V
边 (i,j) ∈ E 连接了节点 i 和 j
i 和 j 被称为相邻节点（neighbor）
节点的度（degree）是指相邻节点的数量

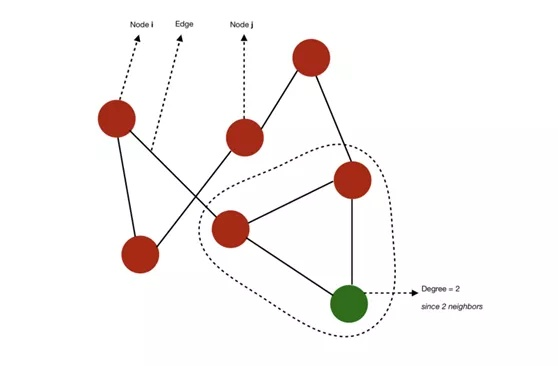

<figcaption style="margin-top: 0.66667em; padding: 0px 1em; font-size: 0.9em; line-height: 1.5; text-align: center; color: rgb(153, 153, 153);">节点、边和度的示意图</figcaption>

如果一个图的所有节点都有 n-1 个相邻节点，则该图是完备的（complete）。也就是说所有节点都具备所有可能的连接方式。

从 i 到 j 的路径（path）是指从 i 到达 j 的边的序列。该路径的长度（length）等于所经过的边的数量。
图的直径（diameter）是指连接任意两个节点的所有最短路径中最长路径的长度。

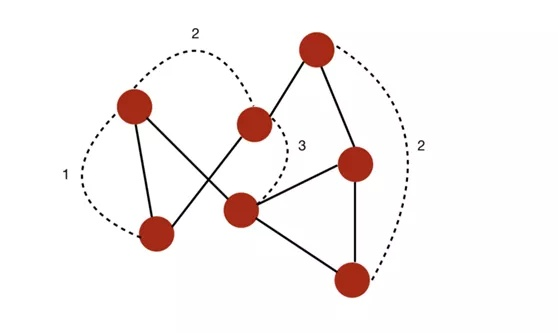

举个例子，在这个案例中，我们可以计算出一些连接任意两个节点的最短路径。该图的直径为 3，因为没有任意两个节点之间的最短路径的长度超过 3。


<figcaption style="margin-top: 0.66667em; padding: 0px 1em; font-size: 0.9em; line-height: 1.5; text-align: center; color: rgb(153, 153, 153);">一个直径为 3 的图</figcaption>

测地路径（geodesic path）是指两个节点之间的最短路径。
如果所有节点都可通过某个路径连接到彼此，则它们构成一个连通分支（connected component）。如果一个图仅有一个连通分支，则该图是连通的（connected）。

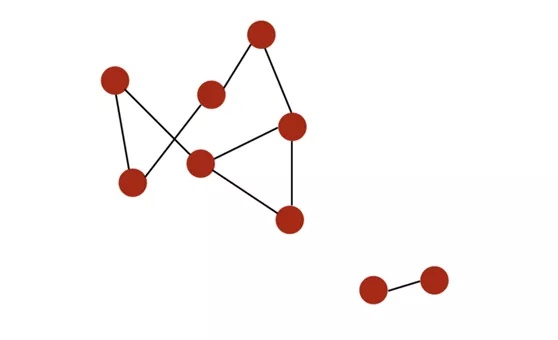

举个例子，下面是一个有两个不同连通分支的图：


<figcaption style="margin-top: 0.66667em; padding: 0px 1em; font-size: 0.9em; line-height: 1.5; text-align: center; color: rgb(153, 153, 153);">一个有两个连通分支的图</figcaption>

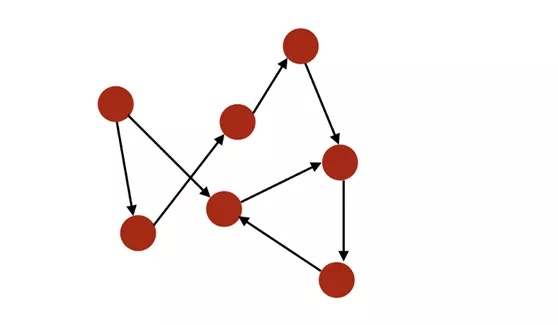

如果一个图的边是有顺序的配对，则该图是有向的（directed）。i 的入度（in-degree）是指向 i 的边的数量，出度（out-degree）是远离 i 的边的数量。


如果可以回到一个给定节点，则该图是有环的（cyclic）。相对地，如果至少有一个节点无法回到，则该图就是无环的（acyclic）。
图可以被加权（weighted），即在节点或关系上施加权重。
如果一个图的边数量相比于节点数量较小，则该图是稀疏的（sparse）。相对地，如果节点之间的边非常多，则该图是密集的（dense）。

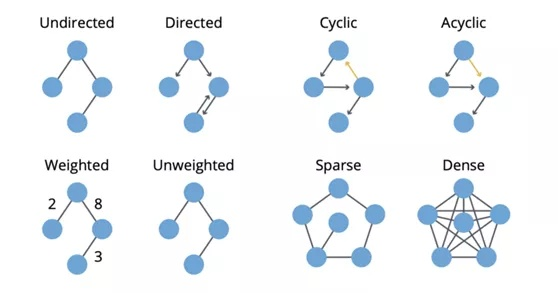

Neo4J 的关于图算法的书给出了清晰明了的总结：


<figcaption style="margin-top: 0.66667em; padding: 0px 1em; font-size: 0.9em; line-height: 1.5; text-align: center; color: rgb(153, 153, 153);">总结（来自 Neo4J Graph Book）</figcaption>

我们看看如何用 Python 检索一个图的这些信息：

.degree() 属性会返回该图的每个节点的度（相邻节点的数量）的列表：

然后，隔离度的值：

计算边的数量，但也计算度序列的度量：

最后，打印所有信息：

得到：

平均而言，该图中的每个人都连接了 4.6 个人。

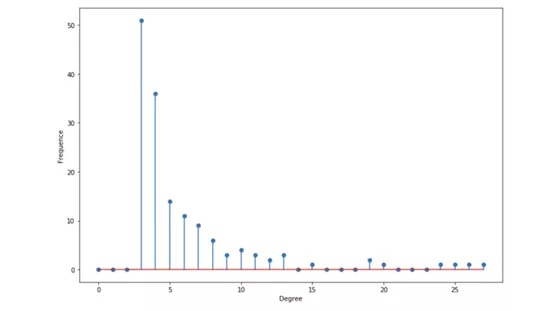

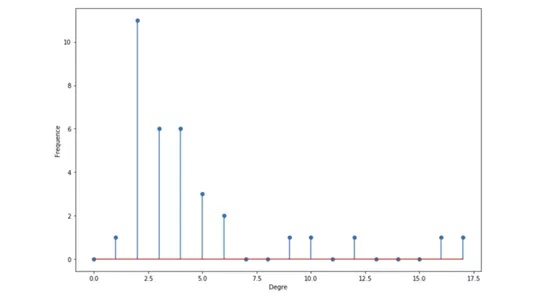

我们可以绘出这些度的直方图：


<figcaption style="margin-top: 0.66667em; padding: 0px 1em; font-size: 0.9em; line-height: 1.5; text-align: center; color: rgb(153, 153, 153);">度的直方图</figcaption>

我们后面会看到，度的直方图相当重要，可用于确定我们看到的图的种类。

如何存储图？

你可能会好奇我们如何存储复杂的图结构？

存储图的方式有三种，取决于你想用它做什么：

存储为边列表：

我们存储有边连接的每一对节点的 ID。

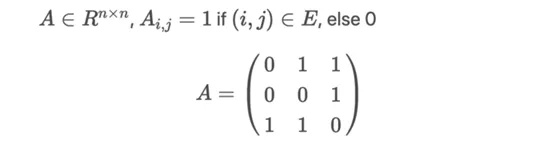

使用邻接矩阵，这通常是在内存中加载的方式：


对于图中的每一个可能的配对，如果两个节点有边相连，则设为 1。如果该图是无向图，则 A 是对称的。

使用邻接列表：

最好的表示方式取决于用法和可用的内存。图通常可存为 .txt 文件。

图可能包含一些扩展：

加权的边
节点/边上加标签
加上与节点/边相关的特征向量

图的类型

在这一节，我们将介绍两种主要的图类型：

Erdos-Rényi
Barabasi-Albert

Erdos-Rényi 模型

定义

在 Erdos-Rényi 模型中，我们构建一个带有 n 个节点的随机图模型。这个图是通过以概率 p 独立地在节点 (i,j) 对之间画边来生成的。因此，我们有两个参数：节点数量 n 和概率 p。

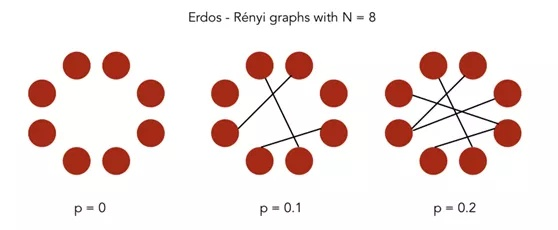

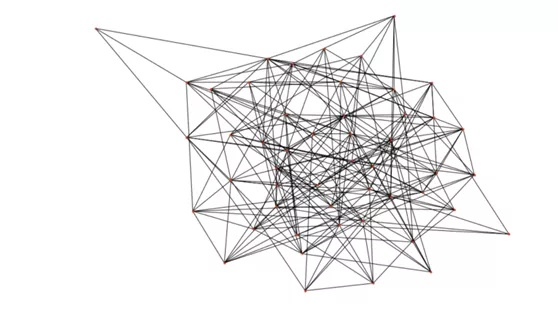

<figcaption style="margin-top: 0.66667em; padding: 0px 1em; font-size: 0.9em; line-height: 1.5; text-align: center; color: rgb(153, 153, 153);">Erdos-Rényi 图</figcaption>

在 Python 中，networkx 软件包有用于生成 Erdos-Rényi 图的内置函数。

这会得到类似于下图的结果：


度分布

令 pk 为随机选取的节点的度为 k 的概率。由于图构建所使用的随机方式，这种图的度的分布是二项式的：


<figcaption style="margin-top: 0.66667em; padding: 0px 1em; font-size: 0.9em; line-height: 1.5; text-align: center; color: rgb(153, 153, 153);">二项式节点度分布</figcaption>

每个节点的度数量的分布应该非常接近于均值。观察到高数量节点的概率呈指数下降。

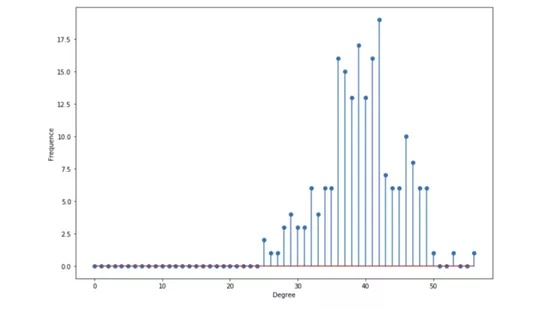

为了可视化该分布，我将所生成的图中的 n 增大到了 200。


描述性统计

平均度由 n×p 给出。在 p=0.2 和 n=200 时，中心在 40 左右
度期望由 (n?1)×p 给出
平均值附近的度最多

我们用 Python 来检索这些值：

会得到类似这样的结果：

这里的平均度和期望度非常接近，因为两者之间只有很小的因子。

Barabasi-Albert 模型

定义

在 Barabasi-Albert 模型中，我们构建一个有 n 个节点的随机图模型，其有一个优先连接（preferential attachment）分量。这种图可通过以下算法生成：

步骤 1：以概率 p 执行步骤 2，否则执行步骤 3
步骤 2：将一个新节点连接到随机均匀选取的已有节点
步骤 3：以与 n 个已有节点成比例的概率将这个新节点连接到这 n 个已有节点

这个图的目标是建模优先连接（preferential attachment），真实世界网络中常会观察到这一点。（注：优先连接是指根据各个个体或对象已有的量来分配某个量，这通常会进一步加大优势个体的优势。）

在 Python 中，networkx 软件包有用于生成 Barabasi-Albert 图的内置函数。

这会得到类似下图的结果：


<figcaption style="margin-top: 0.66667em; padding: 0px 1em; font-size: 0.9em; line-height: 1.5; text-align: center; color: rgb(153, 153, 153);">Barabasi-Albert 图</figcaption>

可以看到，某些节点的度显然比其它节点多很多！

度分布

令 pk 为随机选取的节点的度为 k 的概率。则这个度分布遵循幂律：


<figcaption style="margin-top: 0.66667em; padding: 0px 1em; font-size: 0.9em; line-height: 1.5; text-align: center; color: rgb(153, 153, 153);">幂律度分布</figcaption>

这个分布是重尾分布。其中有很多节点的度都很小，但也有相当数量的节点有较高的度。
